HW 솔루션

공정 데이터 수집 단말·중계기와 산업용 회로 보드 설계·제작, 현장 활용 H/W 구성입니다.

Data Acquisition

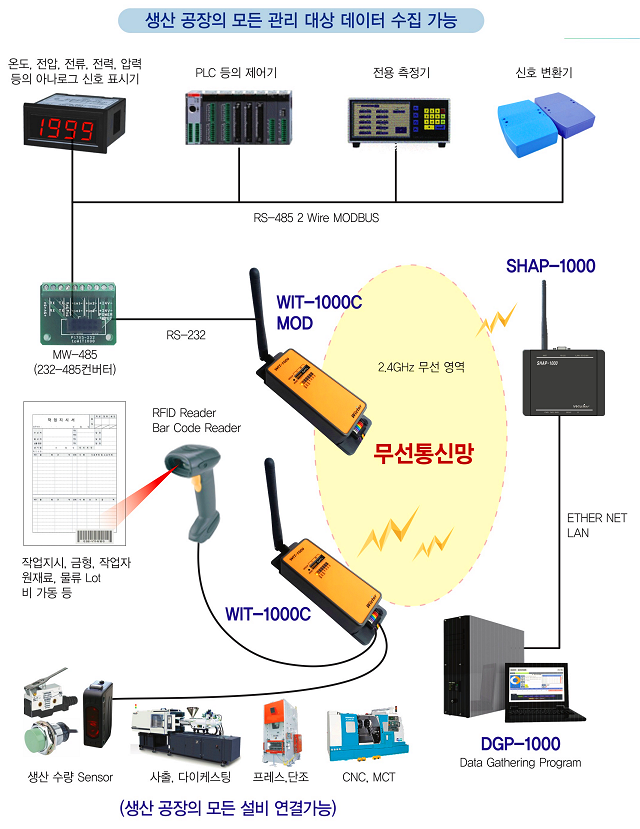

WIT-1000C 무선 단말기와 SHAP-1000 중계기로 공장 전 설비 데이터를 모아 Ethernet으로 DGP-1000·wizMES에 전달합니다.

HW

무선 수집 → 중계 → 서버로 이어지는 현장 데이터 파이프라인입니다.

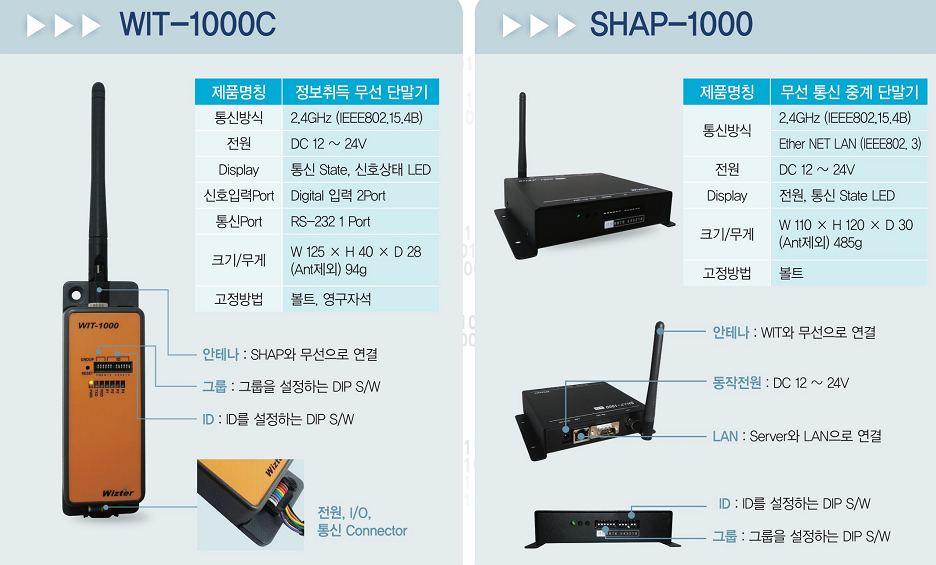

WIT-1000C — 2.4GHz(IEEE802.15.4B), DC 12~24V, DI 2ch · RS-232, DIP로 Group/ID 설정, 볼트·자석 고정
SHAP-1000 — 무선 수신 + Ethernet LAN(IEEE802.3)으로 서버 연결, 전원·통신 LED 상태 표시
아날로그 지시계 · PLC · 전용계측기 · RS-485 MODBUS · 바코드/RFID 수동입력까지 수집
사출·다이캐스트 · 프레스·단조 · CNC/MCT 등 생산 수량·비가동·작업지시 연계 데이터 통합

Board Design

임베디드·무선·산업 I/O 보드를 직접 설계·제작하여 MES와 현장 설비를 하드웨어 레벨에서 연결합니다.

Core Tech

32bit Embedded Computing H/W 설계·구현 ARM · MIPS · 8051 · PIC 계열
Embedded OS Porting · Device Driver Windows CE · Linux · μC/OS-II
무선(RF) 통신 · Device I/F 구현 IEEE 802.11b/g · IEEE 802.15.4 · GPS · RFID 13.56MHz

Solutions

Products

설계·시제품·패널 양산까지 이어지는 산업용 보드 실물입니다. 이미지를 클릭하면 원본으로 확대됩니다.

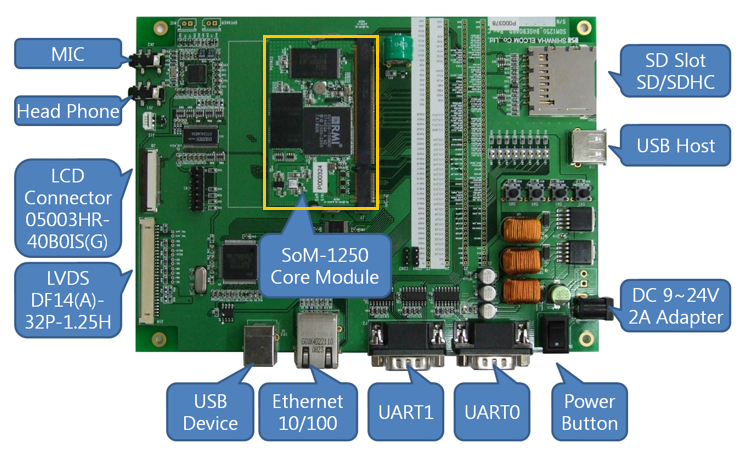

SoM Carrier Embedded Linux Ethernet

SoM-1250 코어 모듈을 탑재한 산업용 캐리어 보드. Ethernet 10/100, USB Host/Device, UART0·1, LCD·LVDS, SD/SDHC, MIC/Headphone, DC 9~24V 입력을 한 보드에 구성합니다.

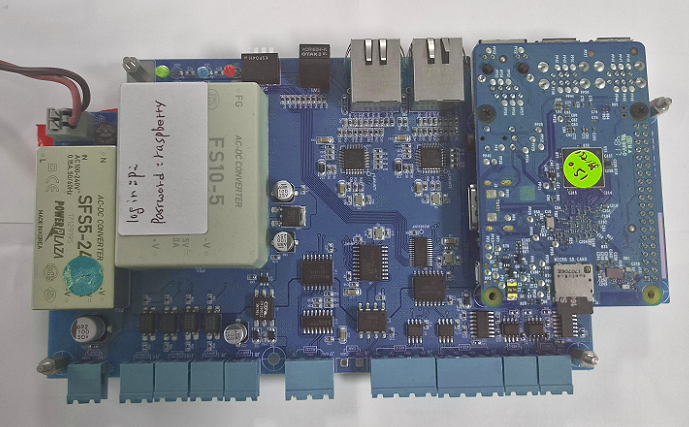

PLC I/O Gateway Dual LAN

AC-DC 전원 모듈, 듀얼 Ethernet, 플러그형 터미널 블록, 상태 LED를 갖춘 현장 설치형 제어·수집 보드. 임베디드 컴퓨팅 모듈을 올려 센서·액추에이터와 MES 사이를 연결합니다.

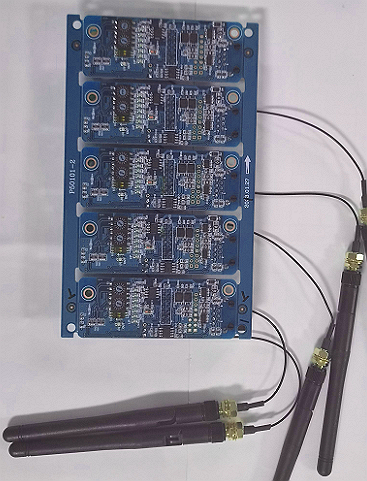

RF / Wireless Firmware Panel Build

외장 안테나(SMA) 연동 무선 보드를 패널 단위로 제작·검증합니다. 센서 노드·중계 모듈 등 산업용 RF 통신 H/W의 시제품부터 소량·중량 생산까지 대응합니다.

Field Setup

현장 Device와 센서·바코드 환경을 조합해 MES 효과를 높입니다. 제반 하드웨어는 고객 구매이며 구성 가이드를 제공합니다.
